QF—OR800A — это интеллектуальный робот для инспекции и рабочих операций, объединяющий функции осмотра, управления и аварийного реагирования. Робот использует технологии SLAM-навигации, распознавания и анализа изображений, многоосевого синхронного управления, обработки данных от множества датчиков. Он обладает функциями автономной навигации, считывания показаний приборов, инфракрасного измерения температуры и диагностики частичных разрядов. Робот оснащен шестиосевым коллаборативным манипулятором и набором рабочих инструментов.

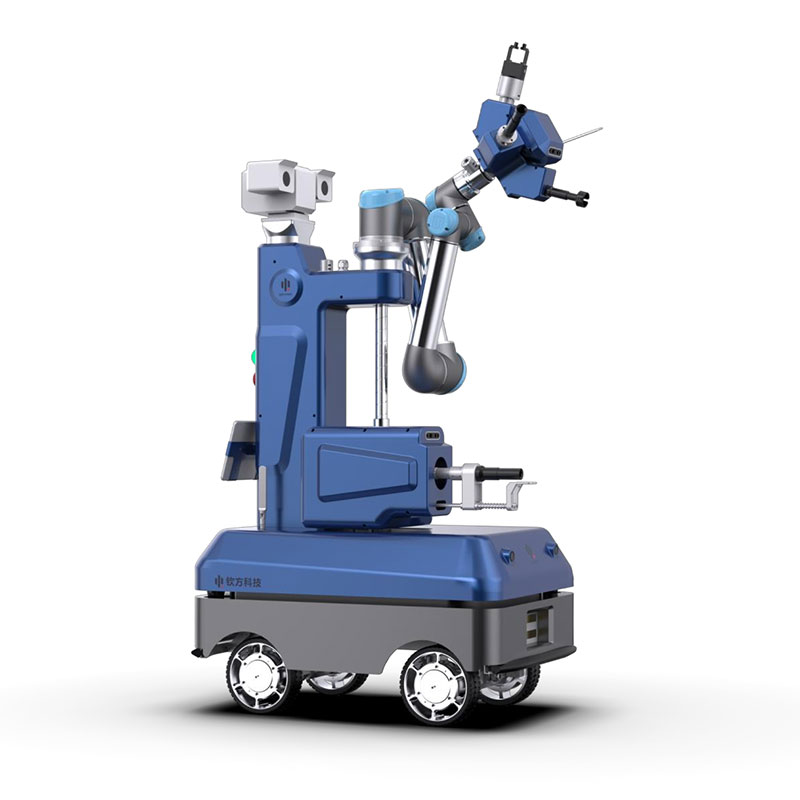

Интеллектуальный внутренний робот для инспекционных и рабочих операций QF-OR800A
QF—OR800A — это интеллектуальный робот для инспекции и рабочих операций, объединяющий функции осмотра, управления и аварийного реагирования. Робот использует технологии SLAM-навигации, распознавания и анализа изображений, многоосевого синхронного управления, обработки данных от множества датчиков. Он обладает функциями автономной навигации, считывания показаний приборов, инфракрасного измерения температуры и диагностики частичных разрядов. Робот оснащен шестиосевым коллаборативным манипулятором и набором рабочих инструментов. Благодаря алгоритмам 3D-зрения реализовано высокоточное позиционирование объектов. Оборудование предназначено для работы в распределительных помещениях подстанций 35–110 кВ. Робот может заменить обслуживающий персонал при выполнении инспекции и переключательных операций с распределительными шкафами.
● Двухфункциональная интеграция Робот сочетает две функции: инспекцию и рабочие операции. Он не ограничивается только осмотром, может выполнять активные технологические операции.
● Двухрежимная работа Робот поддерживает два режима работы: интеллектуальная автономная эксплуатация и работа под контролем оператора, что обеспечивает более безопасную и надежную работу.
● Интеграция множества инструментов Робот оснащен набором рабочих инструментов: выкатной тележкой, нажимным механизмом, механизмом отключения, поворотным захватом, заземляющим ножом и др. Покрывает основные требования к переключательным операциям в распределительных шкафах.
● Высокопроизводительное шасси Робот использует полноприводное четырехповоротное шасси с независимой подвеской, обладает отличными ходовыми характеристиками и высокой адаптивностью.
● Обеспечение безопасности: Робот выполняет удаленную автономную работу без участия персонала, что исключает риск травм при ручных операциях. Робот поддерживает два режима работы: интеллектуальный автономный режим и режим под контролем оператора, повышает безопасность операций и гарантирует стабильную работу электрооборудования.
● Интеллектуальная эксплуатация и техническое обслуживание: Данные инспекции и рабочих операций робота сохраняются в архиве. Благодаря бэкенд-системе осуществляется постоянный мониторинг состояния, температуры и других параметров оборудования. С помощью расчетов больших данных анализируются тенденции работы и потенциальные риски, снижается вероятность серьезных аварий.
● Снижение нагрузки и повышение эффективности: Робот заменяет обслуживающий персонал при круглосуточной инспекции, регулярных переключательных операциях и аварийном реагировании. Сокращает потребность в персонале и снижает рабочую нагрузку. Повышает эффективность эксплуатации и скорость реагирования при неисправностях оборудования.
Инспекционный контроль
● Распознавание изображений
● Инфракрасное измерение температуры (тепловизорный контроль)
● Диагностика частичных разрядов
Рабочие операции
● Переключательные операции в ячейках распределительного устройства (горячее/холодное резервирование): местное/дистанционное переключение поворотных устройств, вкатывание/выкатывание выкатной тележки, включение/отключение заземляющего ножа
● Управление кнопками микропроцессорных устройств защиты и просмотр параметров
● Экстренное аварийное отключение
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 800×600×1500 мм |
| Масса | 160 кг |
| Условия эксплуатации | Температура: −5 °C … +50 °CОтносительная влажность: 5% … 95% |
| Максимальный угол преодоления подъёма | 15° |
| Максимальная высота преодолеваемого препятствия | 50 мм |
| Время автономной работы | > 5 ч |
| Тип навигации | Лазерная навигация |
| Системы безопасности | Ультразвуковое обнаружение препятствий + безопасная контактная кромка + лазерная защита от падения |
| Манипулятор (роботизированная рука) | Номинальная нагрузка: 5 кгТочность повторного позиционирования: ±0,2 мм |
| Рабочие инструменты | Выкатная тележка, кнопки, аварийное отключение, поворотный захватДиапазон рабочей высоты: 800 … 2000 ммТочность повторного позиционирования: ±0,5 мм |
| Инструмент для заземляющего ножа | Диапазон рабочей высоты: 700 … 850 ммТочность позиционирования: ±0,5 ммНоминальный крутящий момент: 240 Н·м |
